Общепромышленные трансформаторы в корпусе

Общепромышленные трансформаторы в корпусе
  • Материал обмоток
    Cu-Cu, Al-Al
  • Соединение обмоток
    D/Yn-11
  • Частота
    50 Гц
  • Переключение (ПБВ)
    ± 15%
  • Класс изоляции
    Н
Силовой трансформатор ТС (RG) производят при использовании технологии RESIN GLASS FIBER (RGF), где применяется электроизоляционная система и специальный наполнитель (композитный армирующий материал, в основе которого находится электротехническое стекло).
Таблица основных параметров,
класс напряжения 6 кВ (Umax=7,2 кВ)
Мощность, кВА Тип ВН-НН, кВ Рк 115 С, Вт Ро, Вт Uк 115 С, % Длина L, мм Ширина W, мм Высота H, мм Общий вес, кг
100 TC3 (RG) 6 - 0,4 1300 400 3,5 1500 1000 1450 1100
160 TC3 (RG) 6 - 0,4 2200 550 3,5 1500 1000 1450 1260
250 TC3 (RG) 6 - 0,4 3100 700 4 1700 1000 1600 1570
400 TC3 (RG) 6 - 0,4 3500 1150 4 1700 1000 1600 2100
630 TC3 (RG) 6 - 0,4 6100 1250 6 1950 1100 1900 2650
1000 TC3 (RG) 6 - 0,4 8650 1600 5,5 1950 1300 2000 3410
1250 TC3 (RG) 6 - 0,4 11000 2100 5,5 1950 1300 2000 3720
1600 TC3 (RG) 6 - 0,4 12850 2400 6 2200 1300 2200 4220
2000 TC3 (RG) 6 - 0,4 14500 3000 6 2350 1450 2500 5075
2500 TC3 (RG) 6 - 0,4 18000 3500 5,5 2350 1450 2500 6310
3150 TC3 (RG) 6 - 0,4 25000 4200 6 2350 1450 2700 8150
В таблице указаны справочные данные. Возможно изготовление трансформаторов с нестандартными характеристиками.

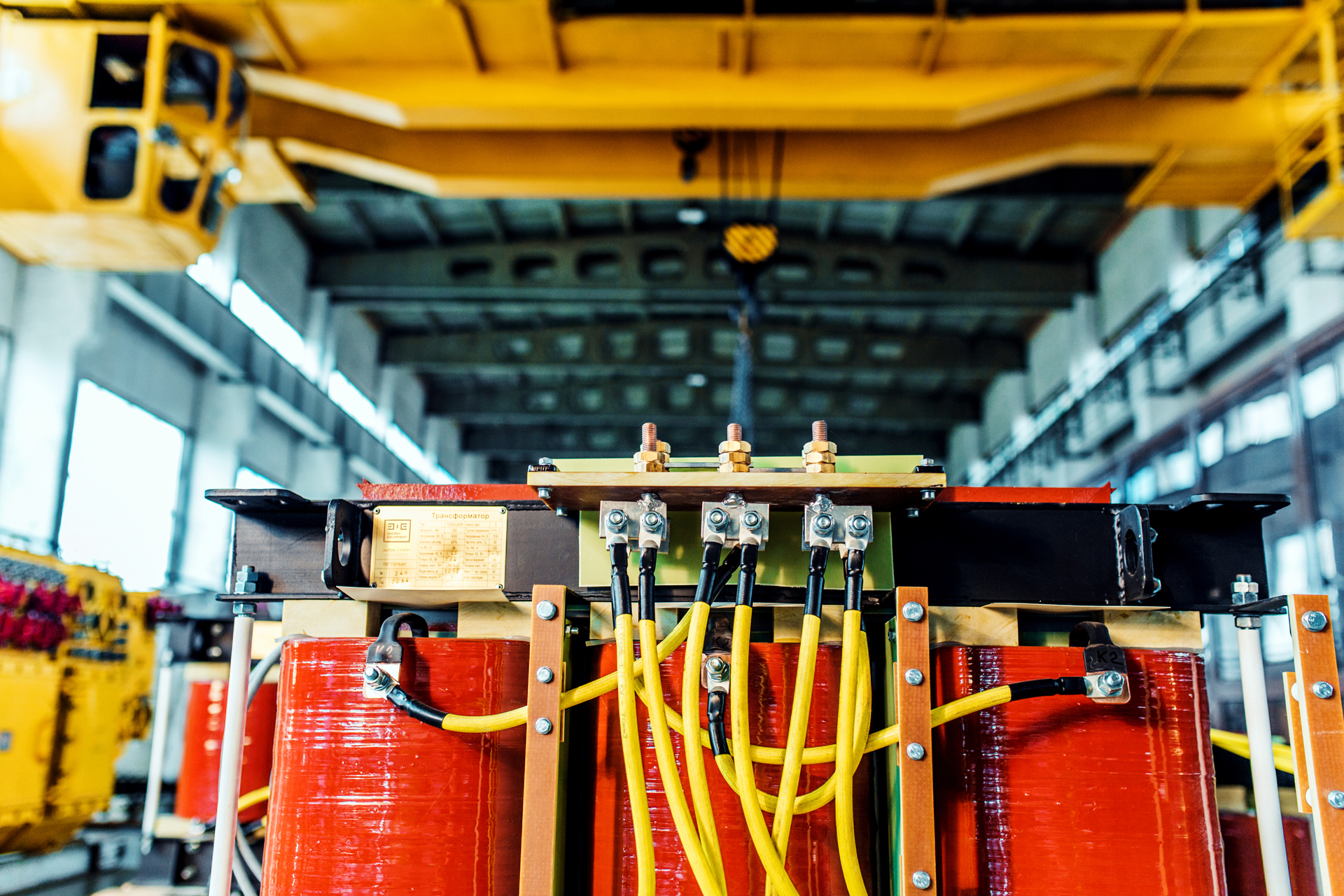

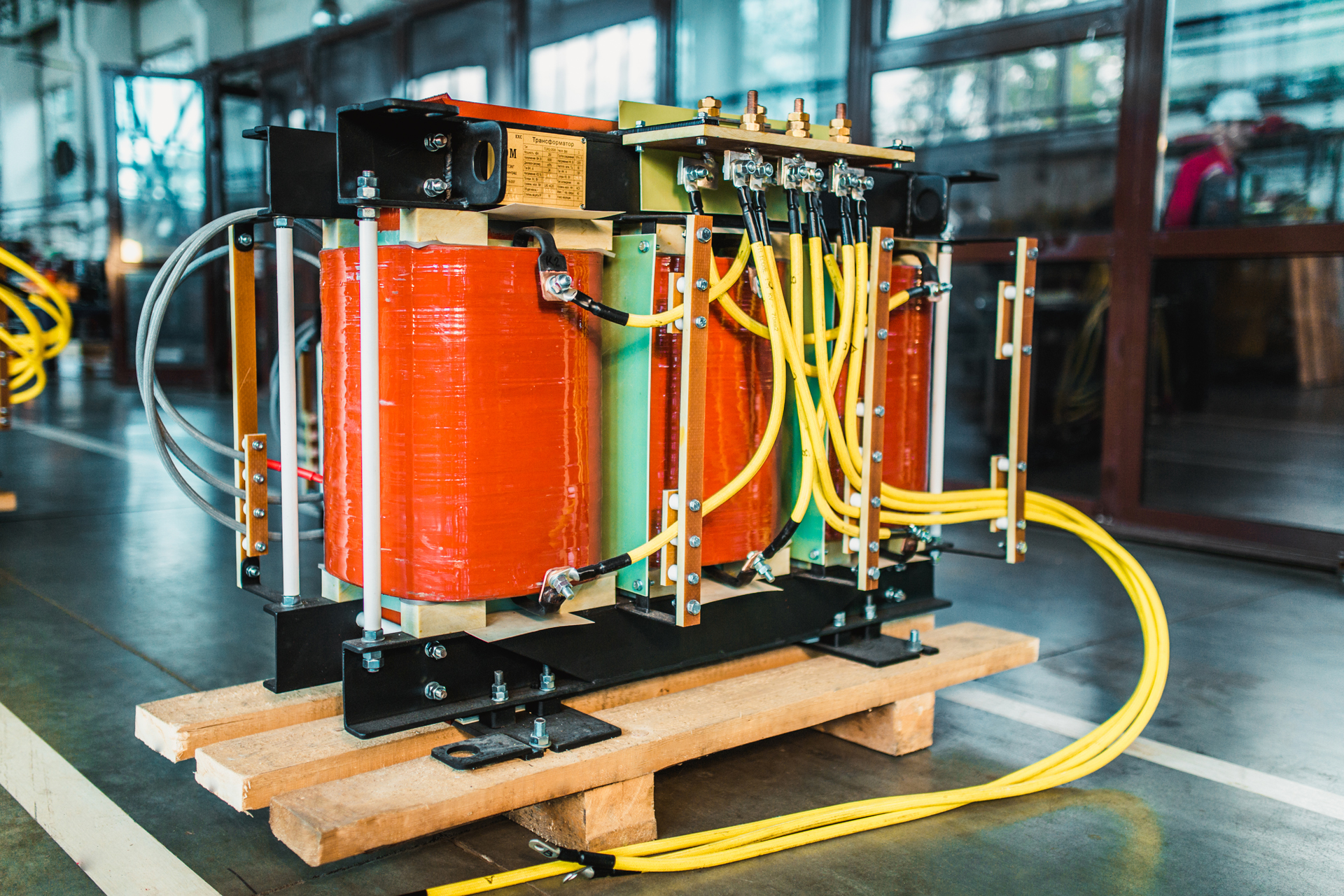

Фотографии

Назначение

Общепромышленныйтрансформатор в корпусе предназначен для эксплуатации в умеренном климате на высоте ≤1000 м над уровнем моря, в хорошо проветриваемых помещениях или на открытом воздухе. Исключено использовать такой трансформатор в среде с содержанием паров щелочи, кислоты и взрывоопасных смесей.

Температура окружающего воздуха +40°С (313 К), усредненная температура при работе до +20°С (293 К). Трансформатор устанавливается в специальный корпус и может эксплуатироваться на поверхности и в шахтах, рудниках, содержащих высокий уровень газа и пыли.

Преимущества

    Преимущества силового трансформатора в корпусе:
  • устойчивость к динамическому усилию при коротких замыканиях, за счет высокой механической прочности;
  • допускаются «холодные пуски»;
  • высокая электрическая прочность композитного материала обеспечивает устойчивость к коммутационному и атмосферному перенапряжению, что позволяет использовать быстродействующую вакуумную технику и снижать степень разрушения при возможных коротких замыканиях в сети.

    Общепромышленные трансформаторы в корпусе производятся по технологии RESIN GLASS FIBER (RGF), которая основана на применении электроизоляционной системы в сочетании с наполнителем — армирующим материалом на основе электротехнического стекла (композитный материал).
