Силовой трансформатор ТС (RG) производят при использовании технологии RESIN GLASS FIBER (RGF), где применяется электроизоляционная система и специальный наполнитель (композитный армирующий материал, в основе которого находится электротехническое стекло).
Мощность, кВА | Тип | ВН-НН, кВ | Рк 115 С, Вт | Ро, Вт | Uк 115 С, % | Длина L, мм | Ширина W, мм | Высота H, мм | Общий вес, кг |
---|---|---|---|---|---|---|---|---|---|
100 | TC (RG) | 6 - 0,4 | 1350 | 400 | 3 | 1600 | 700 | 1000 | 850 |
160 | TC (RG) | 6 - 0,4 | 2200 | 550 | 3,5 | 1680 | 700 | 1100 | 1000 |
250 | TC (RG) | 6 - 0,4 | 3100 | 700 | 4,5 | 1700 | 700 | 1200 | 1300 |
400 | TC (RG) | 6 - 0,4 | 3500 | 1150 | 4 | 1780 | 820 | 1300 | 1800 |
630 | TC (RG) | 6 - 0,4 | 6100 | 1250 | 6 | 1780 | 820 | 1410 | 2350 |
1000 | TC (RG) | 6 - 0,4 | 8650 | 1600 | 5,5 | 1995 | 900 | 1615 | 3100 |
1250 | TC (RG) | 6 - 0,4 | 11000 | 2100 | 5,5 | 2045 | 1100 | 1750 | 3400 |
1600 | TC (RG) | 6 - 0,4 | 12850 | 2400 | 6 | 2055 | 1100 | 1820 | 3900 |
2000 | TC (RG) | 6 - 0,4 | 14500 | 3000 | 6 | 2180 | 1200 | 1850 | 4740 |
2500 | TC (RG) | 6 - 0,4 | 18000 | 3300 | 5,5 | 2320 | 1500 | 2230 | 5955 |
3150 | TC (RG) | 6 - 0,4 | 25000 | 4300 | 6 | 2425 | 1640 | 2400 | 7760 |
Силовой трансформатор ТС (RG) предназначен для эксплуатации в умеренном климате на высоте ≤1000 м над уровнем моря, в хорошо проветриваемых помещениях или на открытом воздухе. Исключено использовать такой трансформатор в среде с содержанием паров щелочи, кислоты и взрывоопасных смесей.

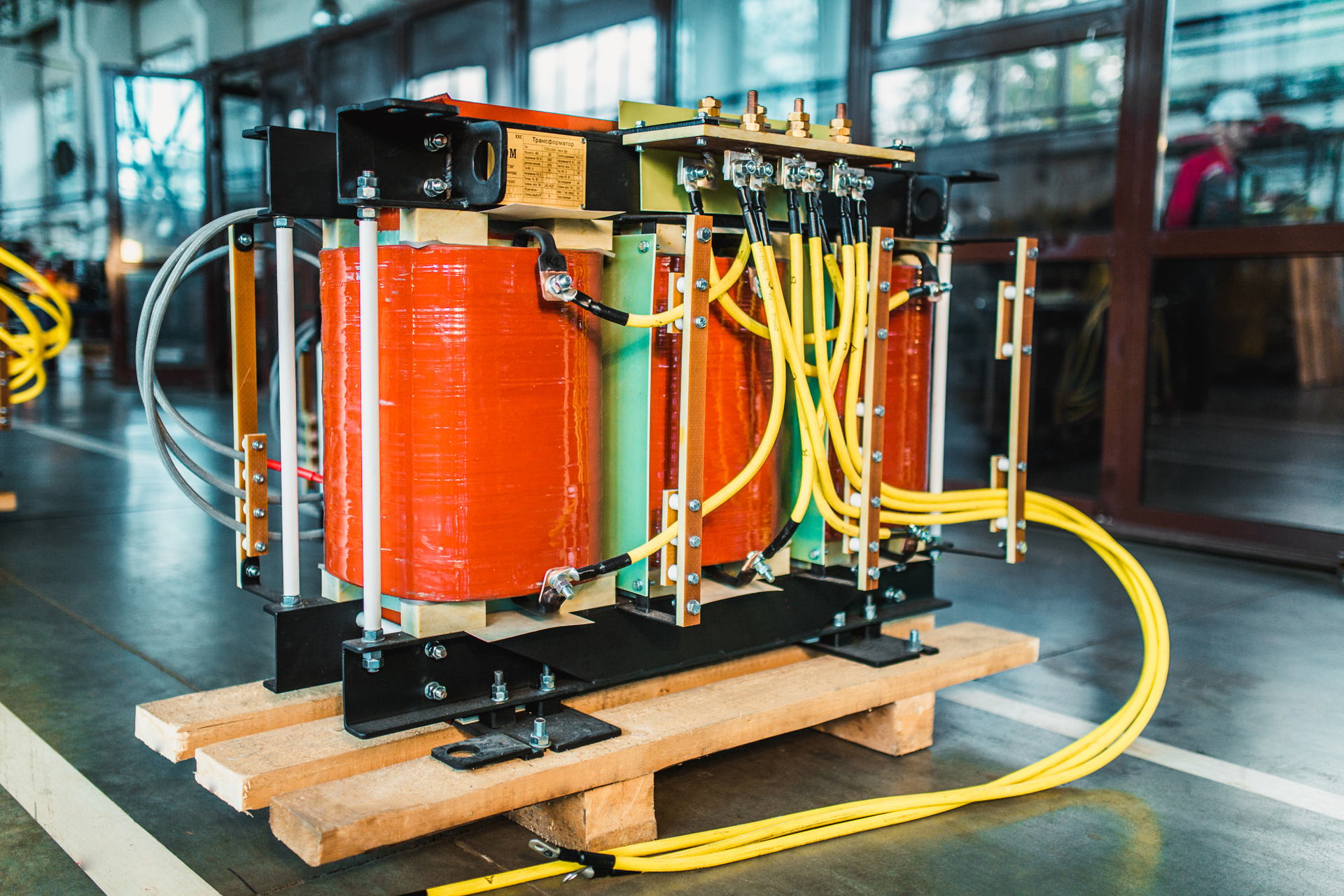

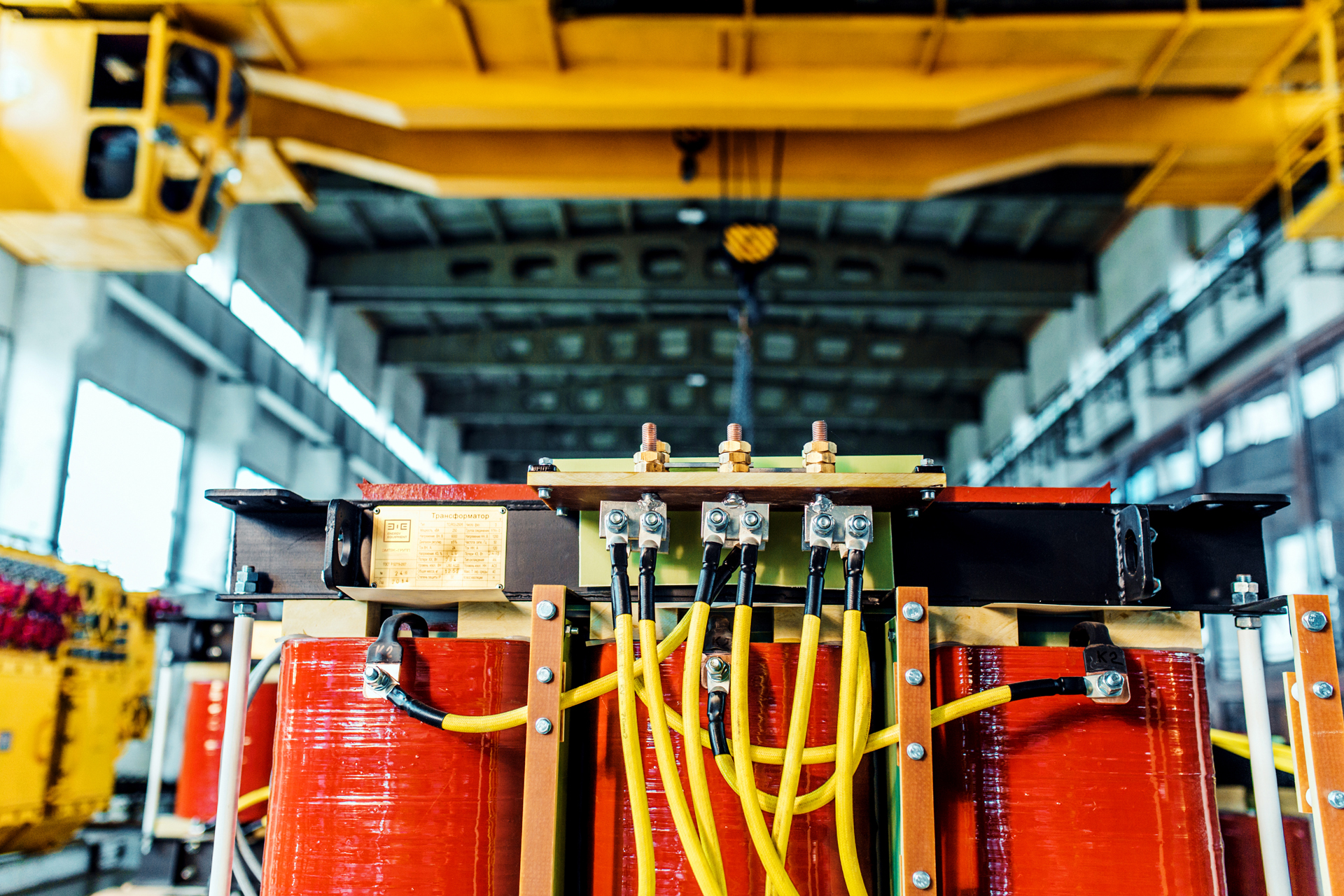

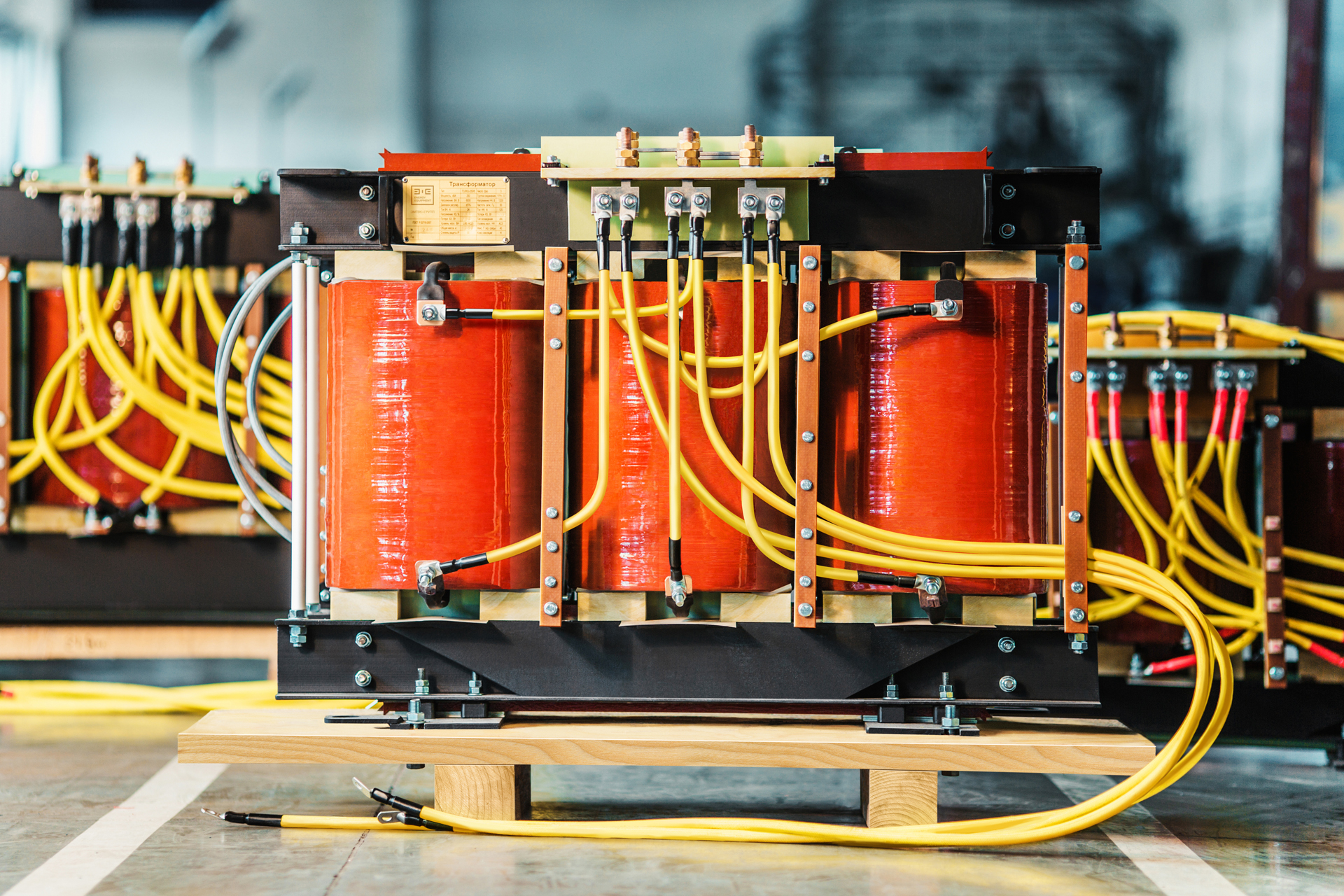

Температура окружающего воздуха +40°С (313 К), усредненная температура при работе до +20°С (293 К). Общепромышленные трансформаторы устанавливаются в специальный корпус и может эксплуатироваться на поверхности и в шахтах, рудниках, содержащих высокий уровень газа и пыли.
