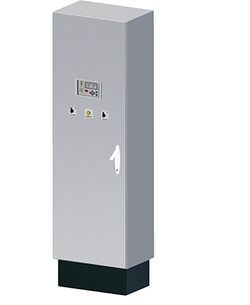

Шкаф защиты трансформатора ШЗТ-1

Шкаф защиты трансформатора ШЗТ-1
  • Постоянное напряжение
    220 В
  • Потребляемая мощность
    30 Вт
    Основные функции микропроцессорных устройств релейной защиты: защита, автоматика и управление для следующих объектов:
  • вводный выключатель распределительного устройства;
  • секционный выключатель распределительного устройства;
  • воздушная линия электропередач;
  • кабельная линия электропередач;
  • электродвигатель, имеющий мощность ≤ 4 МВт;
  • трансформатор, имеющий мощность ≤ 6,3 МВА.
Основные технические характеристики
Параметр Значение
Число обмоток защищаемого трансформатора
— ТТ
— ПР

3
3
Номинальное напряжение силового трансформатора
— ТТ
— ПР

0,4 - 35 кВ
0,4 - 6 кВ
Постоянное номинальное напряжение оперативного питания шкафа
220 В
Потребляемая мощность
≤ 30 ВТ
Средний срок эксплуатации
≥ 15 лет
Масса шкафа
≤ 200 кг
Габариты
600x400x2000 мм

Назначение

ШЗТ-1 предназначен для защиты автотрансформатора и двухобмоточного/трехобмоточного силового трансформатора, где напряжение стороны ВН составляет ≤ 35 кВ от витковых и междуфазных замыканий. За основу шкафа защиты положена микроконтроллерная дифференциальная защита трансформатора МК-ДЗТ и микроконтроллерная защита присоединений МКЗП-3 (т.е. основная и резервная защиты).

Преимущества

    Ступени дифференциальной защиты:
  • дифференциальная токовая отсечка;
  • чувствительная дифференциальная защита с торможением.

МК-ДЗТ выполняет широкий функционал, например: автоматика, защита, управление коммутационным аппаратом, измерение и сигнализация.

    МК-ДЗТ – это:
  • max токовая защита;
  • команда на отключение выключателя;
  • аварийная и предупредительная сигнализации;
  • отключение от внешней защиты;
  • устройство резервирования при отказе выключателя.
